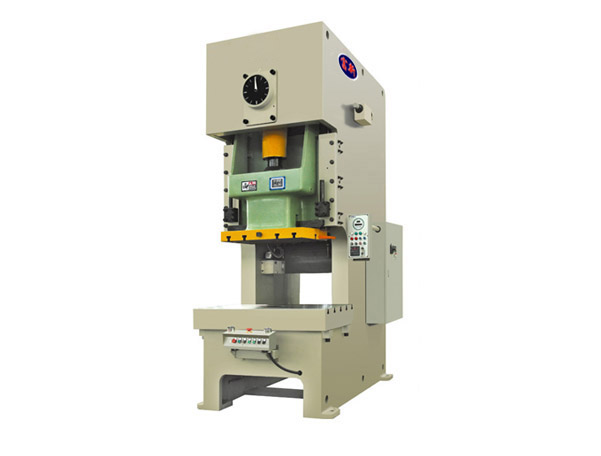

JH21系列开式固定台压力机

产品特点：

优质钢板焊接机身，刚性好；
干式气动摩擦离合器，噪音小，维护方便；
液压过载保护装置；
矩形六面加长导轨，导轨长且精度高；
PLC电气集中控制，具有急停、寸动、单次、连续操作规范；
滑块装采用上提式平衡缸装置；
可选配气垫装置，自动送料轴装置，光电保护装置，可搭配各种自动化设备。

技术参数		单位	JH21-25	JH21-45	JH21-60	JH21-80	JH21-110	JH21-125
滑块公称力		KN	250	450	600	800	1100	1250
公称力行程		mm	3	4	4	5	6	6
滑块行程		mm	80	120	140	160	160	180
行程次数	固定	Min-1	100	80	70	60	50	50
行程次数	可变	Min-1	60-100	50-80	45-70	40-60	40-60	35-50
封闭高度		mm	250	270	300	320	350	350
封闭高度调节量		mm	50	60	70	80	80	90
滑块中心至机身距离		mm	210	225	270	310	350	350
立柱间隔距离		mm	450	515	560	610	670	670
滑块底面尺寸	前后	mm	360	410	480	540	620	620
滑块底面尺寸	左右	mm	250	340	400	460	520	520
模柄孔尺寸	直径	mm	40	50	50	50	70	70
模柄孔尺寸	深度	mm	65	60	70	65	80	90
工作台尺寸	前后	mm	720	825	930	950	1100	1100
工作台尺寸	左右	mm	400	440	520	600	680	680
落料孔直径		mm	150	150	150	180	180	200
工作台厚度		mm	80	110	130	140	150	155
外形尺寸	前后	mm	1496	1585	1540	1765	1850	2040
	左右	mm	945	1075	1200	1200	1200	1320
	高	mm	2120	2391	2570	2725	2820	3035
电动机功率		KW	3	5.5	5.5	7.5	11	11
重量		kg	2450	3550	5150	6450	9340	9550

技术参数		单位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
滑块公称力		KN	1600	2000	2500	3150	4000
公称力行程		mm	6	6	6	7	8
滑块行程		mm	200	250	250	250	270
行程次数	固定	Min-1	45	45	30	30	30
行程次数	可变	Min-1	30-45	25-45	20-30	20-30	20-30
封闭高度		mm	400	450	500	500	550
封闭高度调节量		mm	100	110	120	120	120
滑块中心至机身距离		mm	400	430	450	450	490
立柱间隔距离		mm	736	910	980	980	1050
滑块底面尺寸	前后	mm	700	880	950	950	1020
滑块底面尺寸	左右	mm	580	650	700	700	750
模柄孔尺寸	直径	mm	70	70	70	70	70
模柄孔尺寸	深度	mm	100	100	130	130	130
工作台尺寸	前后	mm	1170	1390	1500	1540	1700
工作台尺寸	左右	mm	760	840	880	880	950
落料孔直径		mm	180	200	200	200	200
工作台厚度		mm	165	180	190	190	210
外形尺寸	前后	mm	2305		2600	2660	2850
	左右	mm	1420	1540	1640	1680	1750
	高	mm	3215	3800	3865	3865	4150
电动机功率		KW	15	18.5	22	30	37
重量		kg	13600	19200	23200	26600	31600
